歐柏互聯AOPRE-LINK6313商用級HDMI視頻光端機

2022-02-23

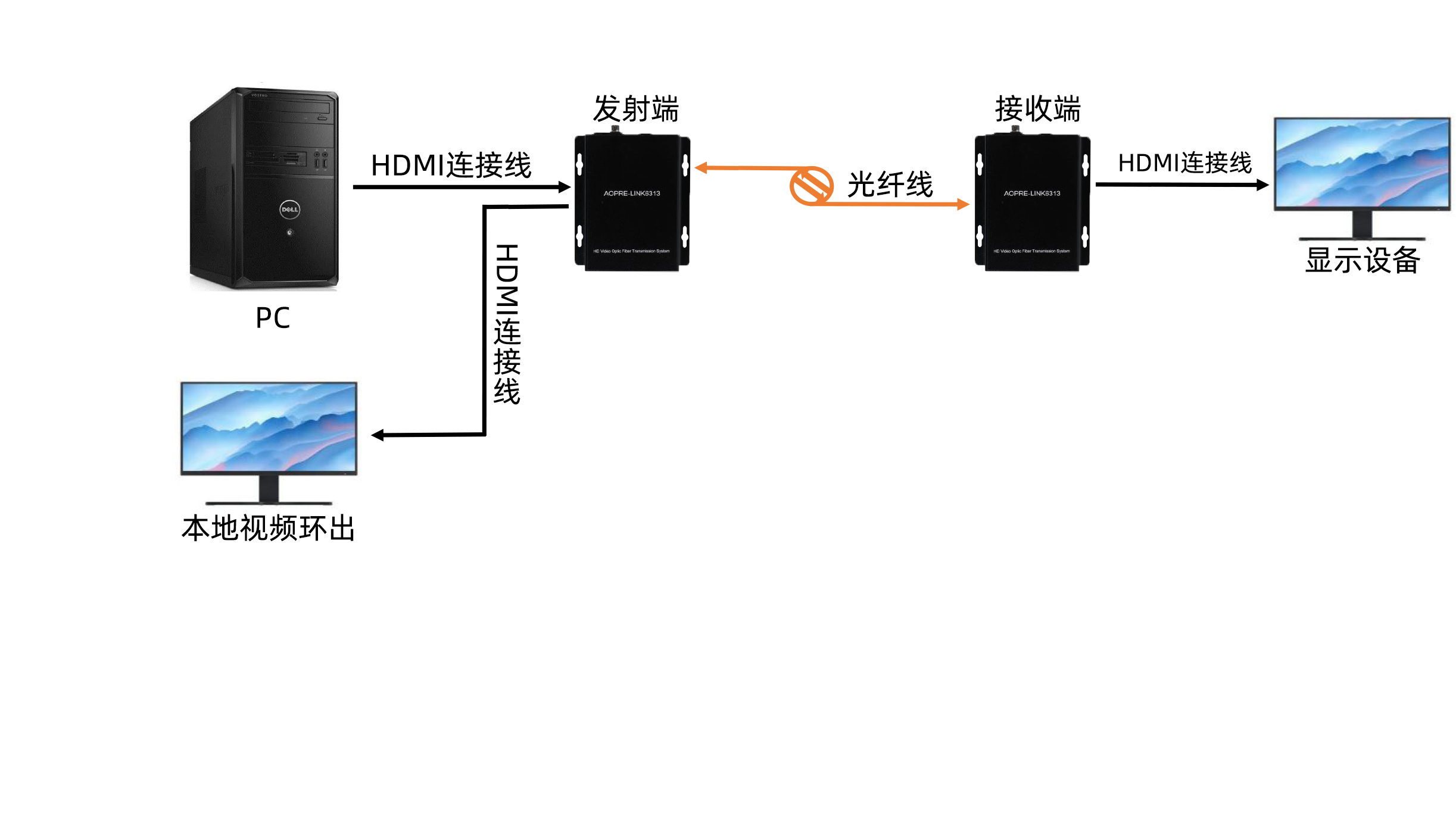

AOPRE-LINK6313 音視頻光端機用于延長傳輸HDMI音視頻信號，通常在HDMI線極限長度無法滿足傳輸距離的情況下使用。本產品是通過光纖將HDMI音視頻信號高清傳輸至20KM的用戶端，最遠可達120KM，設備支持TCP/IP網絡協議，可通過交換機實現一個發射機對多個接收機傳輸，遠距離傳輸?shù)耐瑫r(shí)支持本地HDMI輸出，支持紅外回傳，獨立音頻傳輸，可在顯示器端遠程控制信號源（主機-KVM，電視盒子-IR紅外），在為用戶降低成本的同時保證信號的穩定。HDMI音視頻光端機內置EDID極大的提升了設備的兼容性

HDMI視頻最高支持分辨率1920*1080P@60Hz向下兼容；
集成的HDCP解密引擎，用于接收受保護的音頻和視頻內容;
EDID透?jìng)?，自?dòng)匹配信號源和顯示設備；
發射機支持本地環出監視功能；（可選）
支持24bit內嵌數字音頻；
支持獨立模擬3.5mm音頻；（可選）
支持音頻加嵌功能，解嵌功能；
支持鍵盤鼠標功能；（可選）
支持反向IR紅外功能；

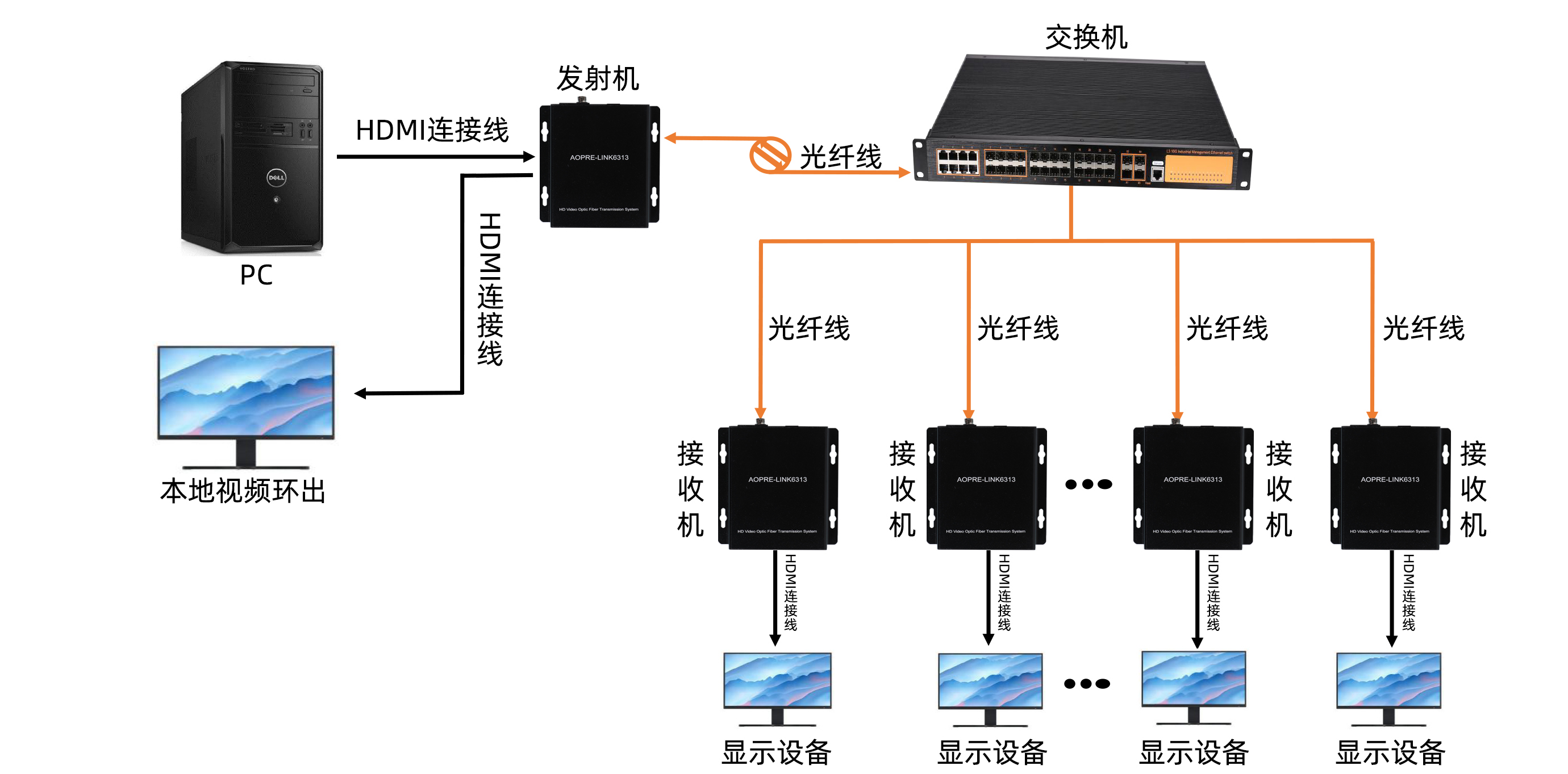

支持通過以太網交換機實現點對多信號傳輸(最多可達255個點)（2路以上不支持）
支持單纖/雙纖（可選）
單多模兼容，多模傳輸距離1KM，單模20KM傳輸距離；最遠可定制120KM傳輸；
內置ESD靜電保護電路，安裝簡單，即插即用；
設備有區分發射機（信號源），接收機（顯示端）；

技術參數

光器件參數
波長:1310-1550nm
發射光功率:＞-8db
接收靈敏度:＞-26db
光口:FC默認 SC/LC/ST(可選)

視頻參數
視頻版本:HDMI1.3（全數字）
HDCP協議:1.2
最高像素時鐘:148.5MHZ
分辨率:720 (1440) x 480i @ 59.94/60Hz
720 (1440) x 576i @ 50Hz
720 x 480p @ 59.94/60Hz
720 x 576p @ 50Hz
1280 x 720p @ 59.94/60Hz
1280 x 720p @ 50Hz
1920 x 1080i @ 59.94/60Hz
1920 x 1080i @ 50Hz
1920 x 1080p @ 23.98/24Hz
1920 x 1080p @ 59.94/60Hz
1920 x 1080p @ 50Hz
建議使用HDMI線長:10米
物理接口:HDMI-A 接口

KVM(USB)參數
版本:1.1
發射機物理接口:USB母口 A型口
接收機物理接口:USB母口 A型口

音頻參數
采樣頻率:32k、44.1k、48k、64k、88.2k、96k、176.4k、192kHz
采樣深度:24bit
動態帶寬:96db
總諧波失真(THD):-88db
信噪比（SNR）:96db
音頻輸入/輸出阻抗:600Ω
信號電平:VPP 3.3V
物理接口:3.5mm立體聲音頻插座
信號類型:模擬立體聲道

IR指標
紅外接口:標準3.5MM接口
紅外頻率:標配20-60KHz
信號類型:數字信號
紅外傳輸方向:反向傳輸

其它參數
工作溫度:-20°C ~70°C
存儲溫度:-40°C ~85°C
產品尺寸:按照產品實際尺寸
產品凈重（對）:大約0.4-0.8/kg±10%
產品重量（含外包裝）:大約0.65-1.4/kg±10%
供電方式:5V
功耗:2.5W
