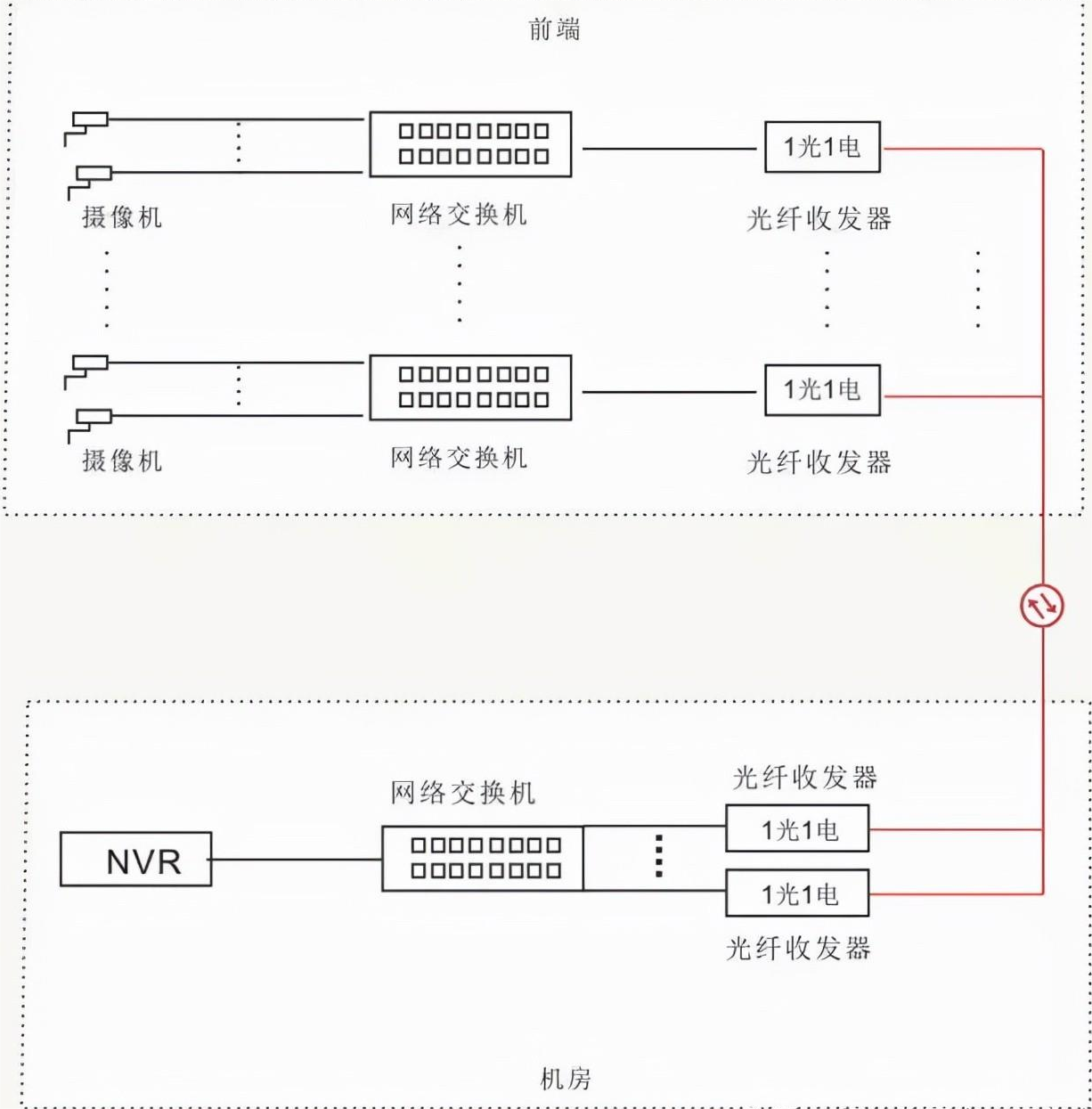

常見收發器基礎組網
這是光纖收發器比較常見的應用方式，即前端1光1電，后端1光1電，應用在中小型的遠距離網絡中比較多，比較明顯的就是只有一對光纖收發器。

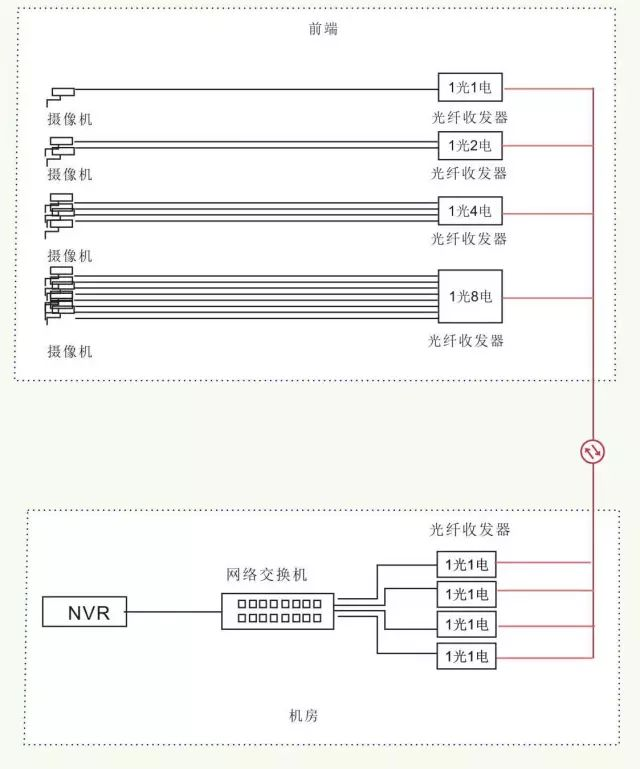

方案二：一光多電傳輸方式
前端直接用1光多電的收發器連接攝像機，前端1光2/4/8電口，后端1光1電的連接方式。少用了一次交換機的中繼。

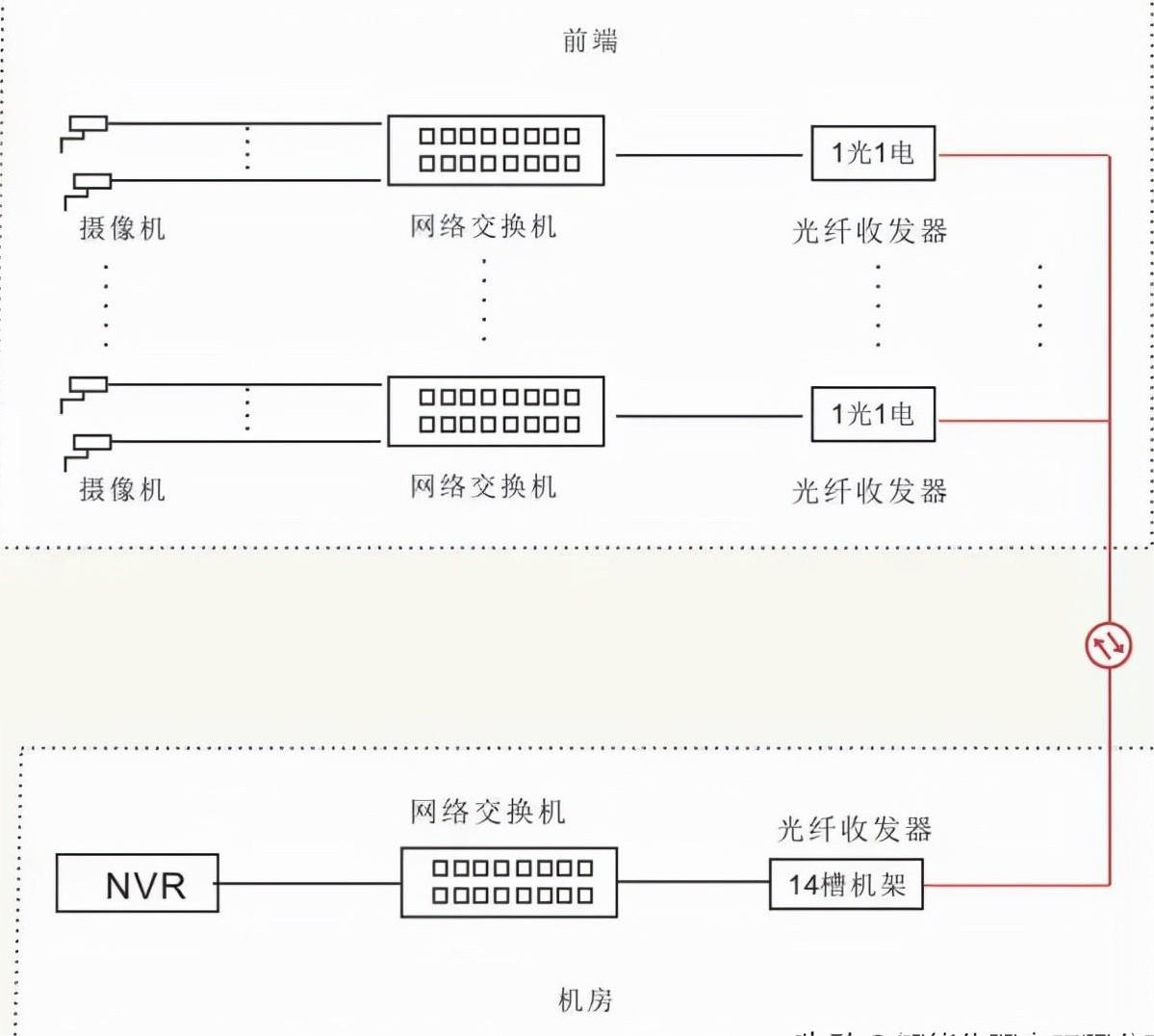

方案三：集中+1光1電分散傳輸方式
機房端收發器采用集中供電方式，節省了電源布線的繁瑣，管理起來更加方便。

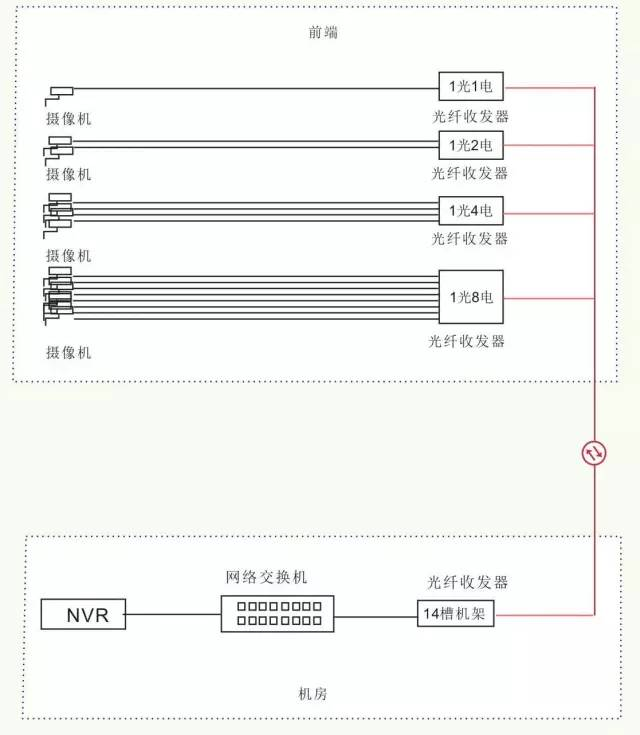

方案四：集中+1光多電分散傳輸方式
前端1光多電，后端收發器機架集中供電
方案五:1光1電+2光多電分散傳輸方式
在一些項目施工布線過程中，采用傳統的布線方式光纖資源不夠用的情況下，可以采用前端2光多電級聯型的收發器，連接多個攝像機。

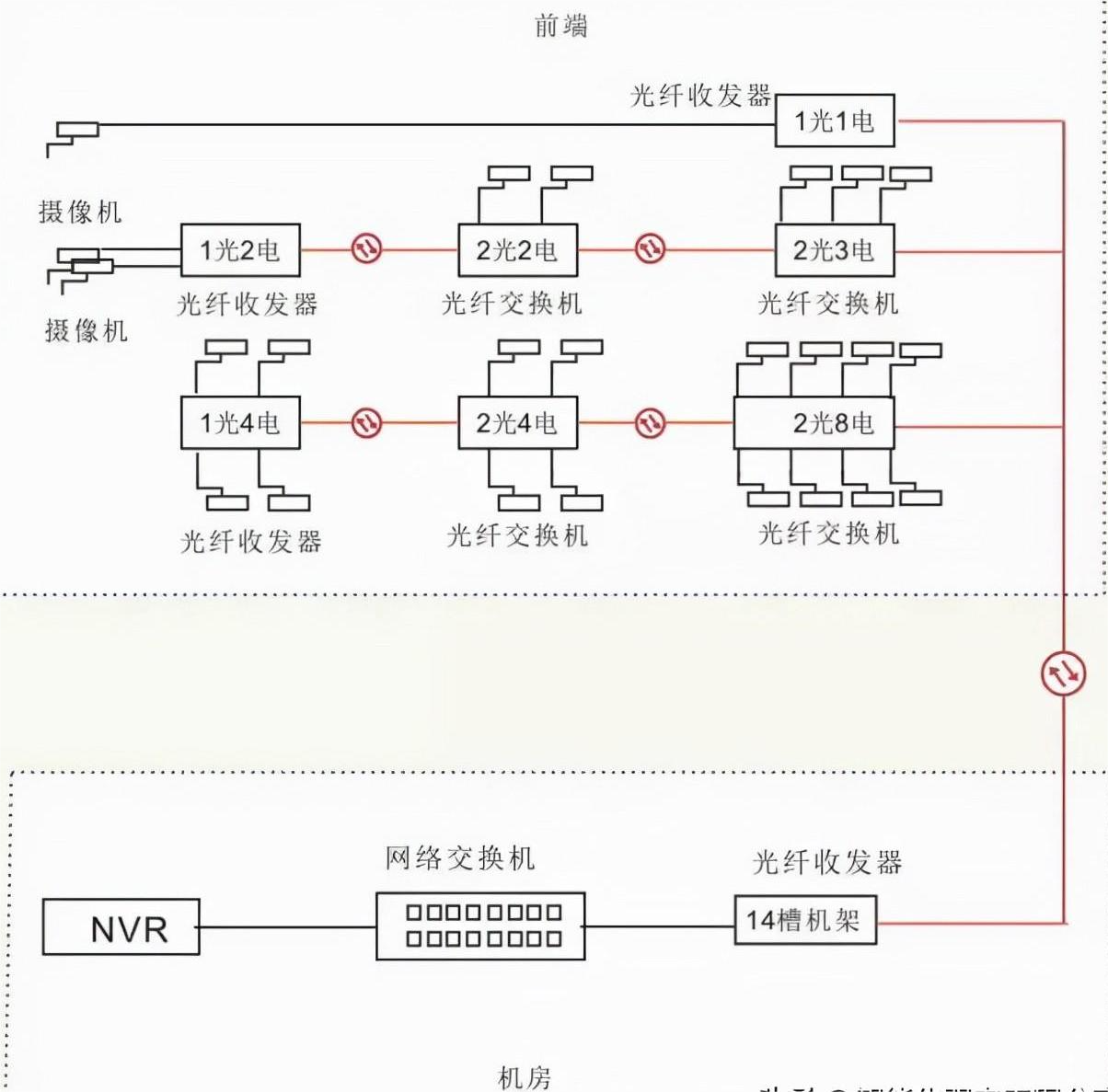

方案六：機架+1光/2光多電分散傳輸方式
前端級聯型收發器鏈接多個攝像機，通常一芯光纖上可以鏈接十幾個二光多電的收發器，后端用收發器機架集中供電，統一管理。
方案七：交換機+收發器
前端用交換機+收發器、1光多電收發器兩種方式混合使用，后端用匯聚型收發器接收。
隨著多光口匯聚型光電交換機越來越多的使用，產品逐漸穩定。不足的地方是，匯聚型光電交換機，一旦1個光口壞了，需要整機返廠維修，影響到其他線路上攝像機的傳輸。

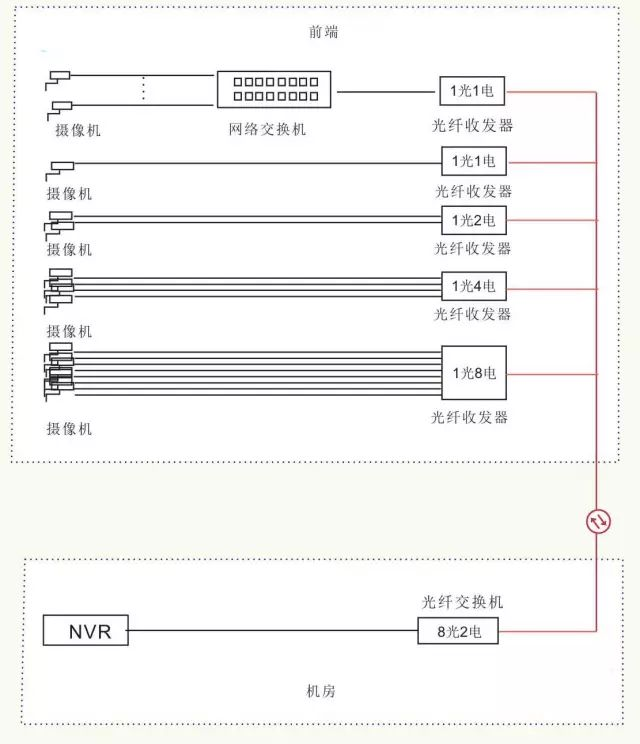

方案八：交換機+收發器
前端用交換機+收發器、1光多電收發器兩種方式混合使用，后端用8光2電匯聚型收發器接收。
隨著多光口匯聚型光電交換機越來越多的使用，產品逐漸穩定。不足的地方是，后端8光2電匯聚型光電交換機，一旦1個光口壞了，需要整機返廠維修，影響到其他線路上攝像機的傳輸，當然了插SFP模塊的光電交換機除外。

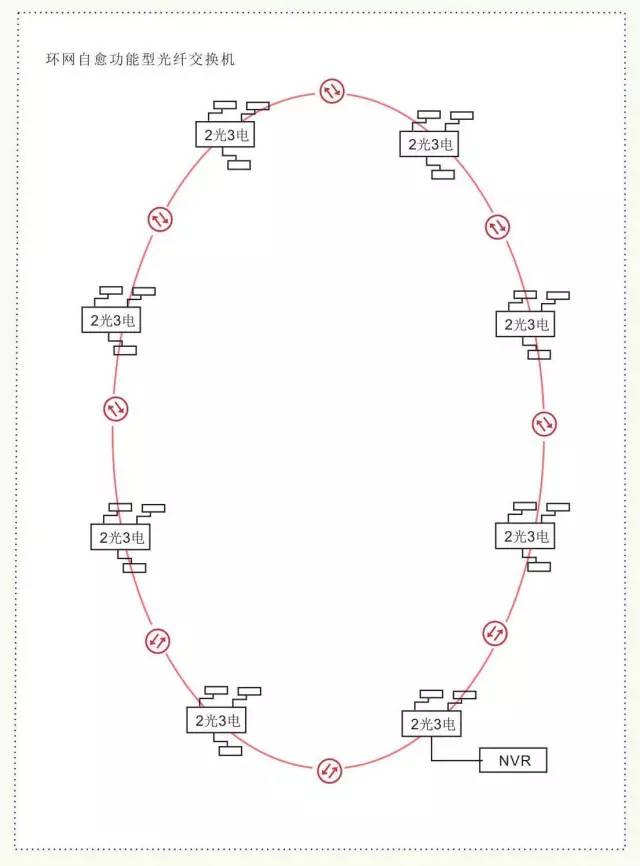

方案九：環網
環網型收發器，考慮到成本的因素，目前在民用市場使用的比較少，主要在一些大型項目工程中使用，多采用工業級2光2電、2光3電、2光4電、2光8電設備。在整個光纖閉環中，有一處中斷，不影響其他設備的正常通信。
